液晶用カラーフィルター検査システム
| システム分類 | 検査システム |
| 業界 | 産業機器（液晶） |
| 対応した領域 | 装置設計・製作、ソフトウェア開発 |
| 対象OS | Windows |
| 対象言語 | C/C++ |
お客様の要望・課題
液晶用カラーフィルターの製造過程で発生する塗布ムラ・現像ムラを画像処理により自動検査するシステムを開発した事例です。
当事例では、コンサルティング・企画、要件定義を当社にて行っています。また、装置設計・製造・組み込みソフト等の全体システムを当社にて開発しています。
今回は、以下の点を評価頂き、当社を選定頂きました。
①製造業における検査装置開発実績を多数もち、要望に基づくコンサルティング・企画が可能である点
②検査装置の設計・製造はもちろん、ソフトウェア領域まで1社で完結して対応でき、外注管理工数が低減できる点
③他の案件をご依頼いただいた際に、大手企業と比較し仕様変更など柔軟且つ、スピーディーな対応力を評価いただいた点
開発したシステム・IoT

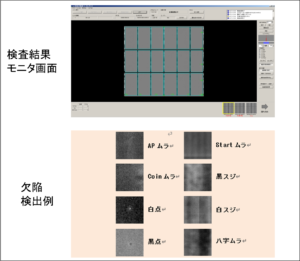

当検査装置では、搬送装置との連動を行い、検査を実行します。ラインセンサカメラにより撮像を行い、マルチカメラによる画像合成を行います。その後画像処理により、強調・特徴点を抽出しています。

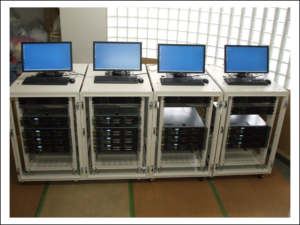

また、PCは1 台の制御PCと複数台の処理PCで構成され、画像処理を複数の処理PCに分散して行います。検査ソフトは処理 PC の台数に応じて自動的に画像を分割し、各処理 PC に割り当て、処理終了後に結果を統合します。検査対象物の大きさや検査分解能、要求されるタクトタイムに応じて、PC の増設を容易に行うことができ、コストの最適化につなげています。
